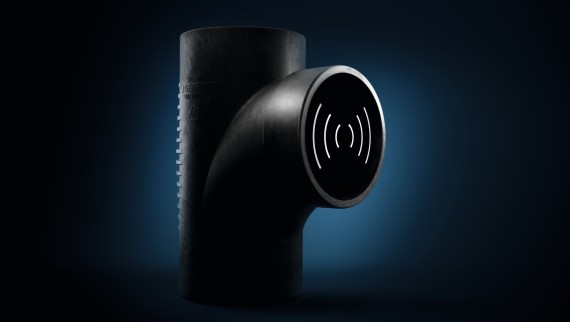

Geberit Silent-db20 Afvoersysteem met sterke geluidsisolatie

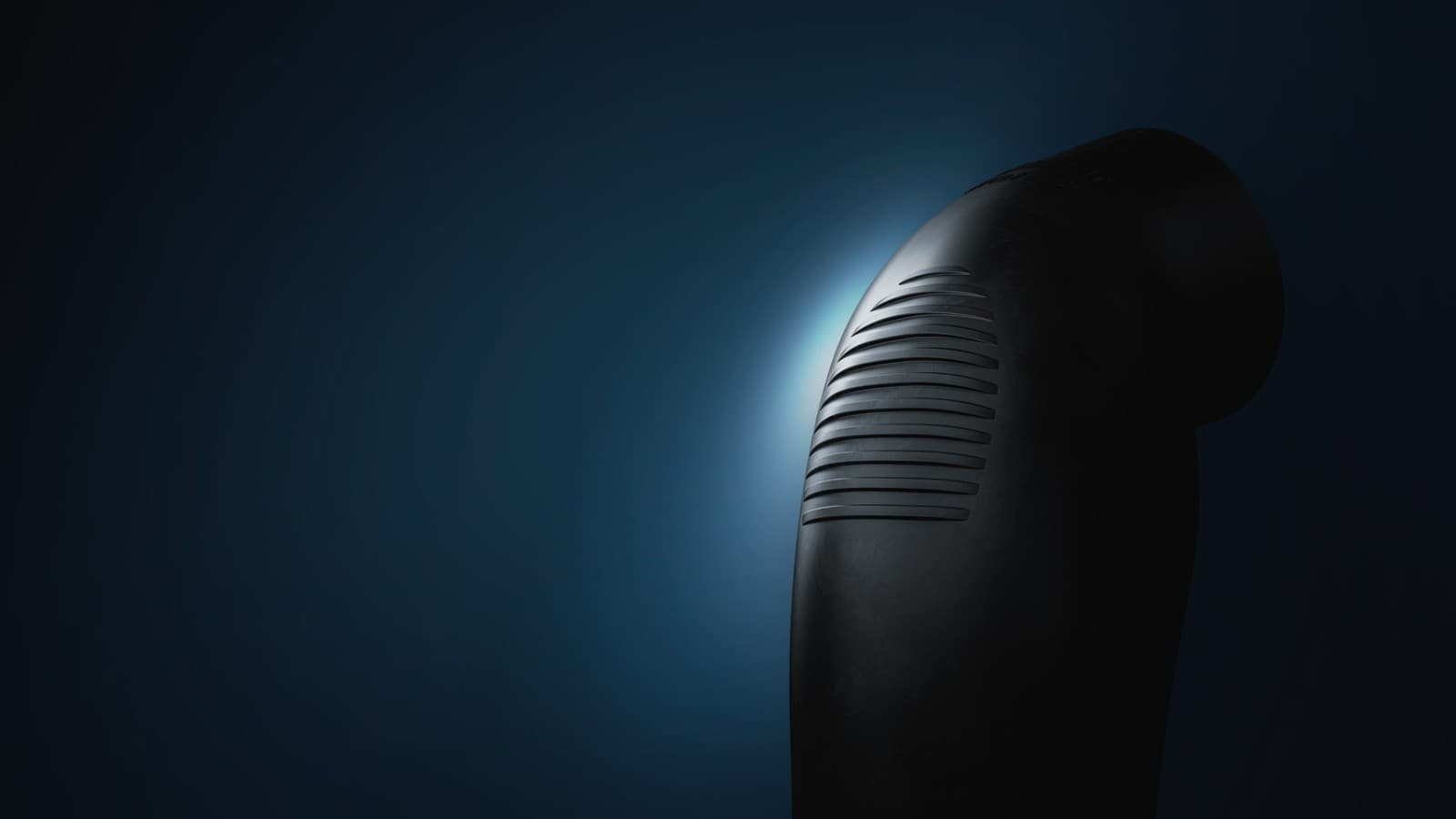

Drievoudig beschermd tegen geluid

Bij projecten met hoge eisen ten aanzien van geluidsoverlast is het afvoersysteem Geberit Silent-db20 met zijn effectieve geluidsreductie de optimale oplossing:

Hoogwaardige woningbouw
Hotels
Ziekenhuizen
Bejaarden- en verzorgingstehuizen

Toepassingen Geberit Silent-db20

Gebouwriolering
Conventionele hemelwaterafvoer (met vasthoudklauw)

Geberit Silent-db20 is geschikt om in te storten in beton.

Goede redenen voor Geberit Silent–db20

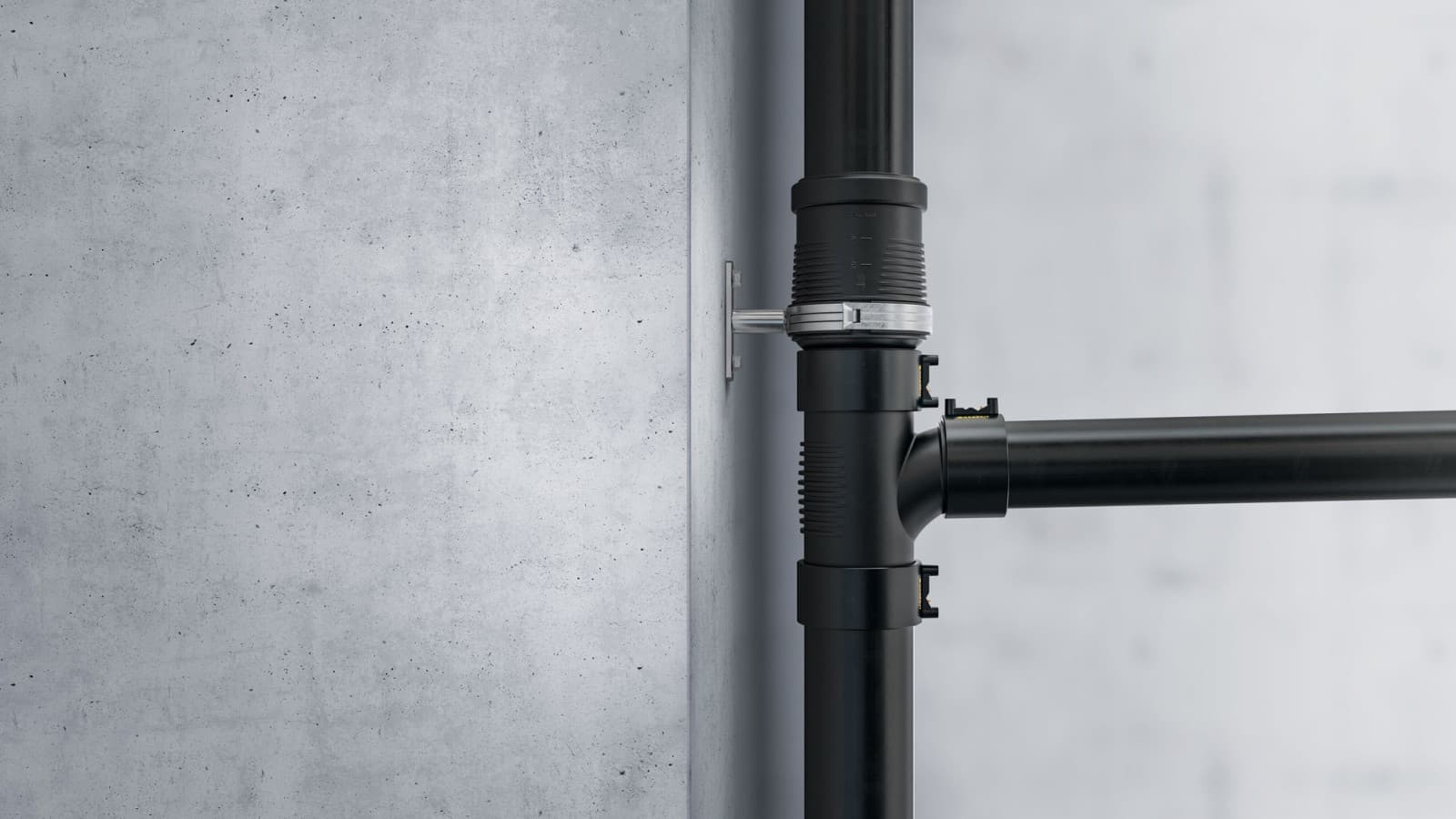

Een Geberit Silent-db20 valleiding met etageaansluiting

Klik op 'i' voor meer informatie

Geberit Silent-db20 assortiment

Afmetingen

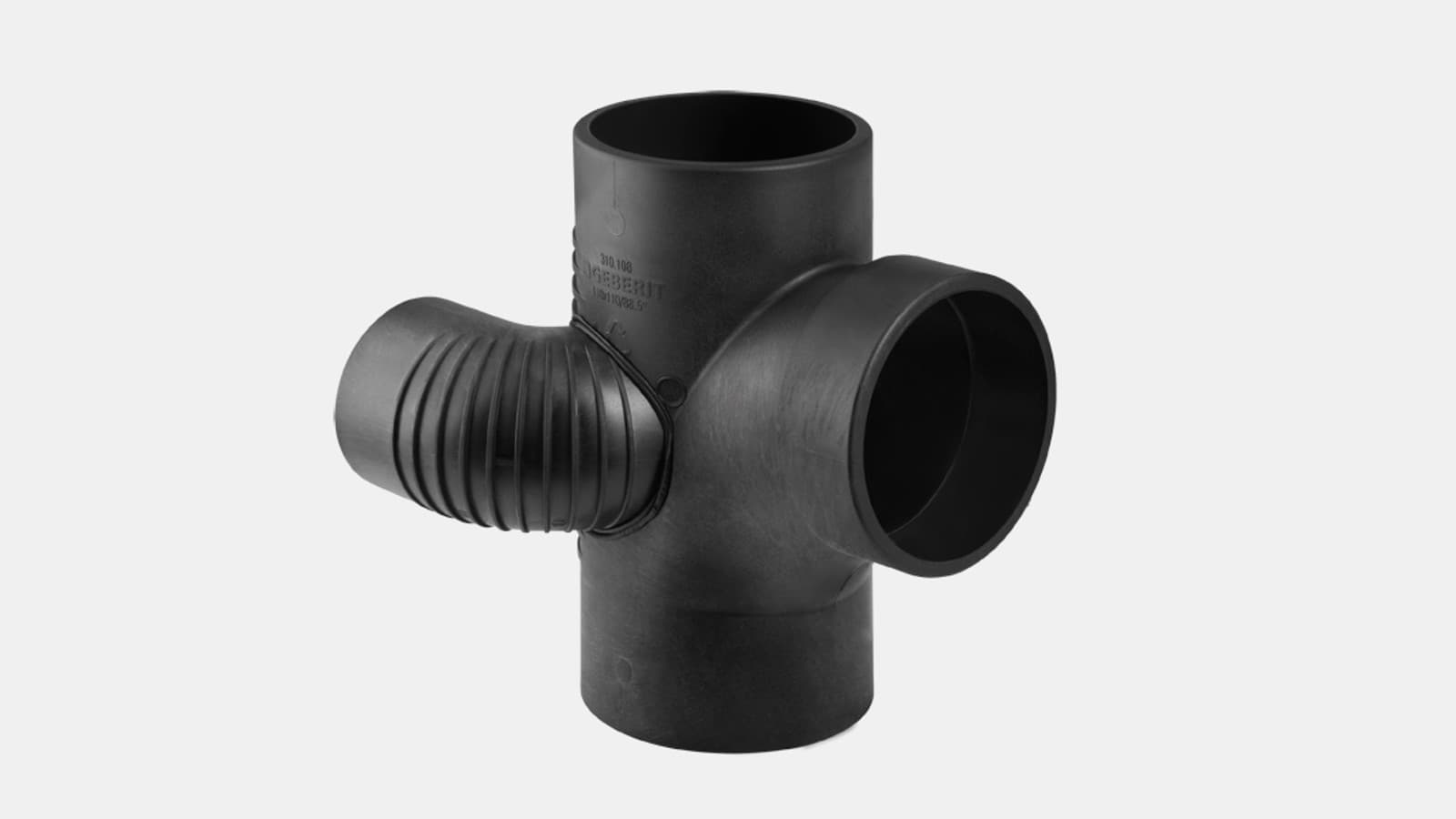

Fittingen

Offset fitting

Toebehoren

Technische gegevens

Afmetingen

Nominale wijdte (DN)	Afmetingen d x dikte (mm)
56	56 x 3,2
60	63 x 3,2
70	75 x 3,6
90	90 x 5,5
100	110 x 6
125	135 x 6
150	160 x 7

Offset fitting

Geberit Silent-db20 Offset Vijf voordelen op een rij

Spanningsvrije installatie:

Met as-afwijkingen tot 10 cm

Eenvoudige constructie:

Dezelfde installatie als bij alle andere Geberit Silent-db20 fittingen
De fittingen met de hand uitlijnen

Kortere installatietijd:

Installatietijd tot een derde verminderd (vergeleken met montage met twee bochten van 45°)
Geen montage van een geleidebeugel nodig
Aanpasbaar aan elke versleping tot 10 cm

Flexibele oplossing:

Slechts één product om asverschuivingen tot 10 cm te corrigeren

Betere geluidsisolatie

Stillere afvoer dan een versleping met twee bochten
Verminderde overdracht van contactgeluid door het elimineren van de geleidebeugel

De beelden van de akoestische camera laten het verschil zien tussen een volumestroom van 2 l/s met Silent-db20: Bij de conventionele oplossing met bochten van 45° nemen de luchtgeluidswaarden met 7-9 dB toe ten opzichte van een rechte standleiding. Met de Silent-db20 Offset is de waarde bijna gelijk aan een rechte standleiding.

1. Beelden van de akoestische camera met een stroomsnelheid van 2 l/s in een rechte stapel
2. Beelden van de akoestische camera met een stroomsnelheid van 2 l/s in een rechte stapel met Geberit Silent-db20 Offset fitting
3. Beelden van de akoestische camera bij een debiet van 2 l/s in een installatie met twee bochten van 45°

Technische gegevens

	Geberit Silent-db20
Materiaal	PE-S2
Lengte-uitzettingscoëfficiënt	0,17 mm/(m K)
Opname lengte-uitzetting	Vereist een expansiemof met dubbel kraagstuk of een steek- en uitzettingsmof
Montagetemperatuur	-20 °C tot 40 °C
Bedrijfstemperatuur permanente belasting	-20 °C tot 60 °C
Chemicaliënbestendigheid	95 % van alle gebruikelijke logen, zuren en chemicaliën

Video

Meer zekerheid

Effectieve brandpreventie met Geberit brandmanchet RS90 Plus

Technische informatie Geberit Silent-DB20

Bekijk alle Silent-db20 producten
