Optimale drinkwaterhygiëne ondanks onregelmatig gebruik NürnbergMesse (Duitsland)

De sanitaire installaties van Hal 12 van de NürnbergMesse waren verouderd. De wc's, urinoirs, bedieningsplaten en leidingen moesten worden vervangen.

Wisselende bezoekersgroepen en extreme gebruiksschommelingen behoren tot de belangrijkste factoren voor efficiënt gebouwbeheer en betrouwbare, veilige drinkwaterhygiëne. Anke Klein, de expert op het gebied van technisch gebouwbeheer, die de renovatie in opdracht van de beursorganisatoren plande, koos voor Geberit Connect. Door middel van turbulente stroming zorgt Geberit Connect voor een volledige waterverversing in het leidingensysteem.

De gerenoveerde installatie werd in gebruik genomen tijdens de Spielwarenmesse 2024. Met Geberit Connect kunnen de beheerders de sanitaire voorzieningen op het beursterrein nu holistisch en economisch beheren. De feedback van de opdrachtgever is positief.

Het project in één oogopslag

Onregelmatig gebruik

De grootste uitdaging bij het ontwerpen van sanitaire installaties op een beurslocatie is de sterk wisselende bezoekersfrequentie.

Volledige waterverversing

Een belangrijke vereiste was de turbulente doorspoeling van alle leidingen en sanitaire apparaten voor een volledige waterverversing.

Optimalisatie en monitoring

Het onderhoud en de schoonmaak moesten worden geoptimaliseerd op basis van de bezoekersfrequentie, en de werking moest eenvoudig te monitoren zijn.

Geberit Connect als oplossing

Geberit Connect voldoet aan de klantvraag voor centraal beheer en holistische monitoring van de installatie.

De opdrachtgever aan het woord

Anke Klein, directeur SK+TGM GmbH

“We kenden Geberit Connect nog niet en werden tijdens het volledige ontwerpproces en de bouw door Geberit begeleid. Met Geberit Connect kunnen we ervoor zorgen dat alle eindapparaten gelijktijdig doorspoelen. Dat kunnen we met geen enkel ander systeem realiseren.“

Anke Klein, directeur SK+TGM GmbH

Hebt u een vergelijkbaar project? Wij vinden altijd samen de juiste oplossing

Vereisten voor het project Behoud van de drinkwaterkwaliteit ondanks onregelmatig gebruik

De grootste uitdaging bij het ontwerp van sanitaire voorzieningen op een beurslocatie is de sterk wisselende gebruikersfrequentie. Tijdens beursdagen maken duizenden bezoekers gebruik van de sanitaire ruimtes, terwijl sommige hallen daarna wekenlang ongebruikt blijven. Hal 12 is vanwege de ligging zelden in gebruik, en de wc-installaties worden onregelmatig gebruikt.

Voor de renovatie van de sanitaire installaties in Hal 12 was de doelstelling duidelijk:

  • Zorgen voor een constant hoge drinkwaterkwaliteit
  • Registratie van het gebruik en de doorspoelingen
  • Optimalisatie van schoonmaak- en onderhoudsprocessen
  • Eenvoudige monitoring en bediening van de sanitaire apparaten
  • Monitoring en registratie van volumestromen en temperaturen in het leidingennet

Om ook bij gering gebruik de drinkwaterkwaliteit te waarborgen, eiste Anke Klein, de sanitaire ontwerper, een gelijktijdige doorspoeling van alle sanitaire apparaten.

De oplossing van Geberit Netwerk van sanitaire apparaten met Geberit Connect

Centrale bediening van de eindapparaten via het Geberit Gateway

De Geberit Connect-technologie zorgt voor de netwerkverbinding van sanitaire apparaten, waardoor een overzichtelijk en economisch beheer van de sanitaire installaties mogelijk wordt.

Centrale bediening via Geberit Gateway

Anke Klein entwickelte mit Unterstützung von Geberit ein Konzept, das die Sanitärräume in der Messehalle in verschiedene Zonen gliedert und auf die Gateways verteilt. Alle verbundenen Endgeräte wie WC-Steuerungen, Urinale, Armaturen können zentral vom Geberit Gateway über die bedient, eingestellt und ausgelesen werden.

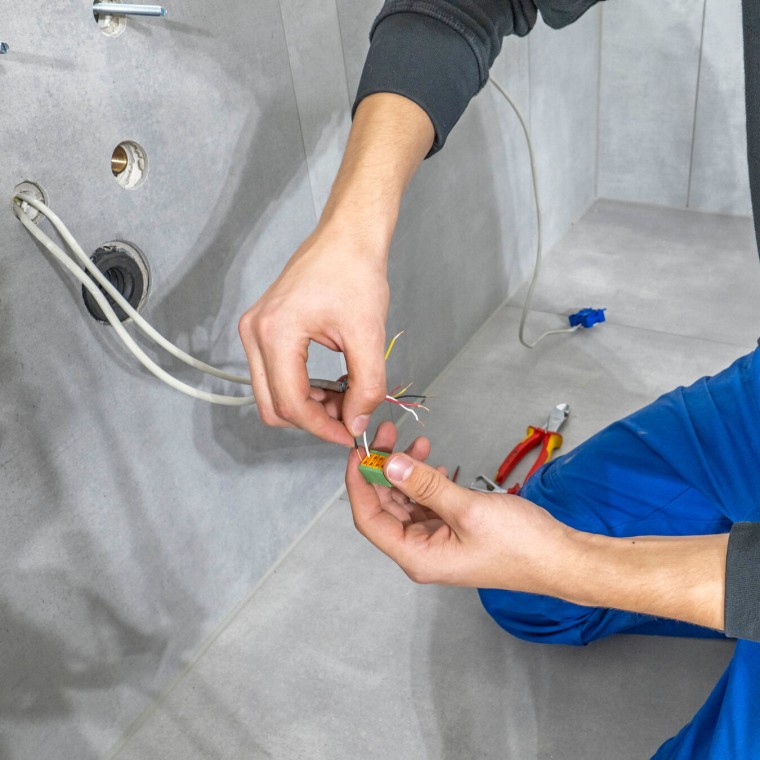

Hal 12, gelegen in de westvleugel van de beurs, is een eindinstallatie die via een hoofdleiding van water wordt voorzien. De elektronische spoelingen van de wc's, urinoirs en wastafelkranen zijn met twee Geberit Gateways via een GEBUS-kabel aangesloten. Aan elk van de twee Geberit Gateways zijn tot 30 eindapparaten gekoppeld. Via de Geberit Gateways hebben de beheerders centraal volledige controle over alle sanitaire ruimtes.
Anke Klein ontwikkelde, met steun van Geberit, een plan dat de sanitaire ruimtes van Hal 12 in verschillende zones verdeelt en deze koppelt aan de Gateways. Alle verbonden eindapparaten, zoals wc-sturingen, urinoirs en kranen, kunnen centraal worden bediend, ingesteld en uitgelezen via de Geberit Gateway met de Geberit Control App.

Creëren van een turbulente spoeling

Alle eindapparaten worden gelijktijdig gespoeld met een tijdgestuurd spoelprogramma om een turbulente stroming te genereren.

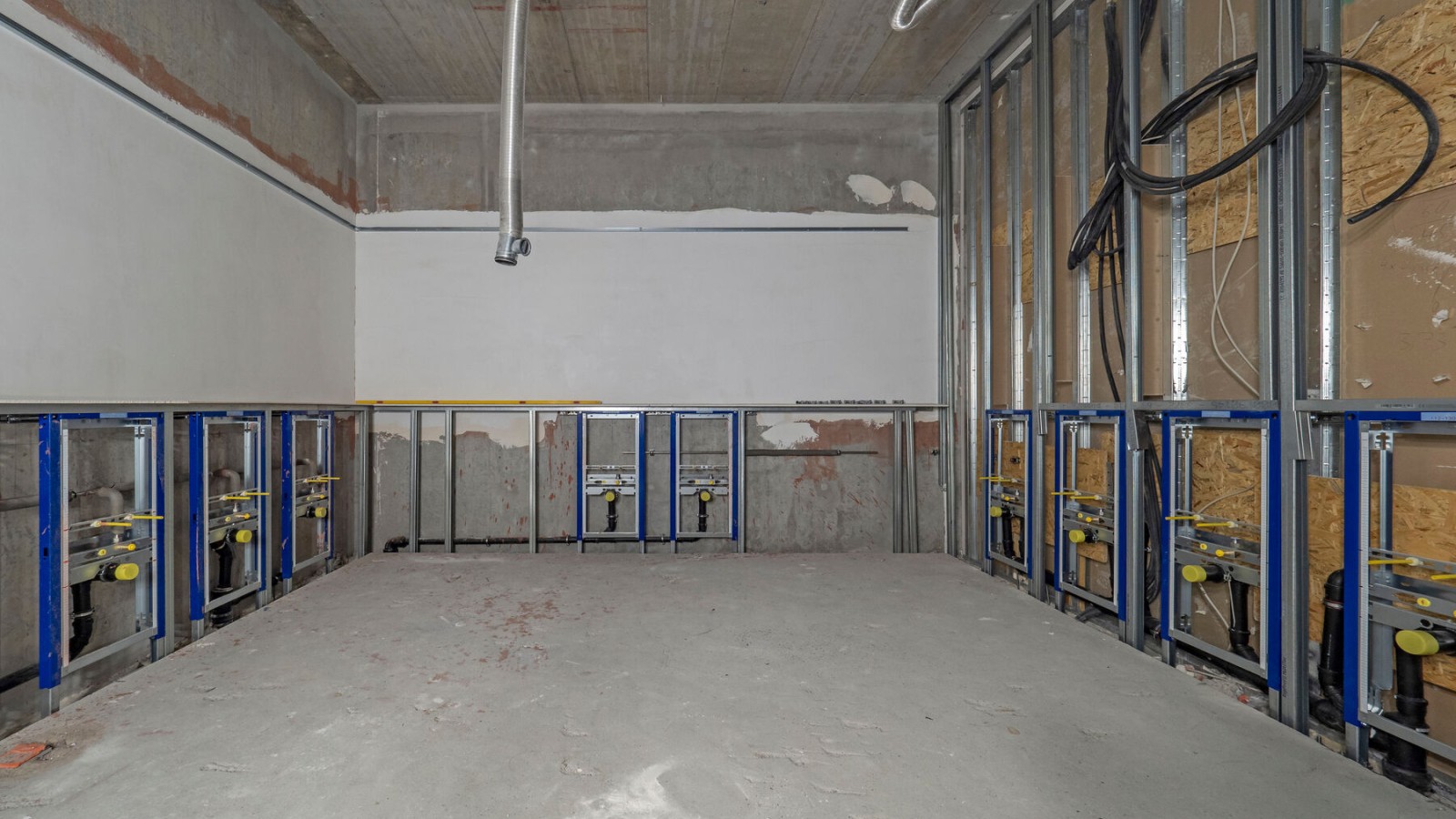

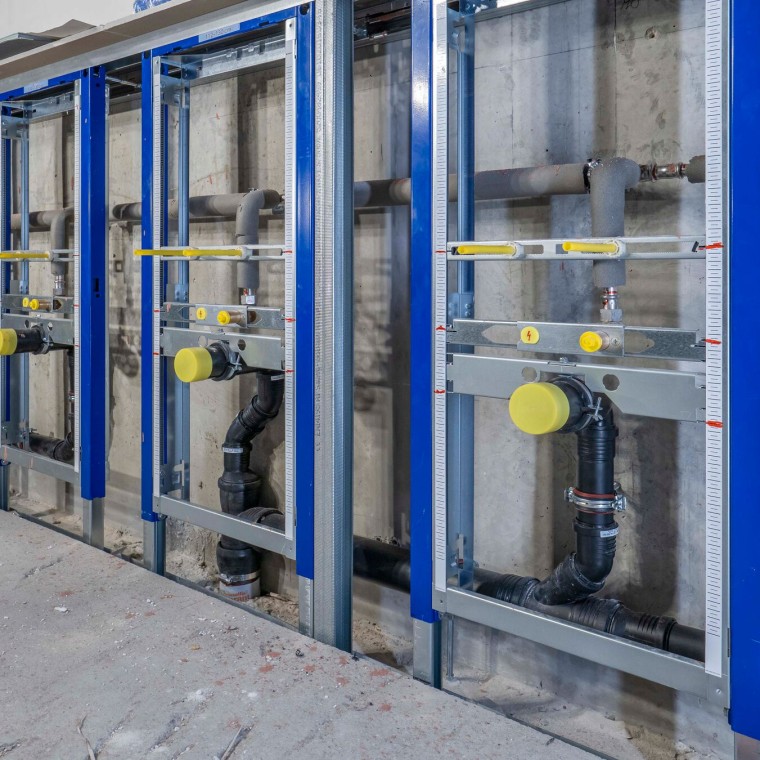

Sanitaire voorzieningen van Hal 12 in de ruwbouwfase

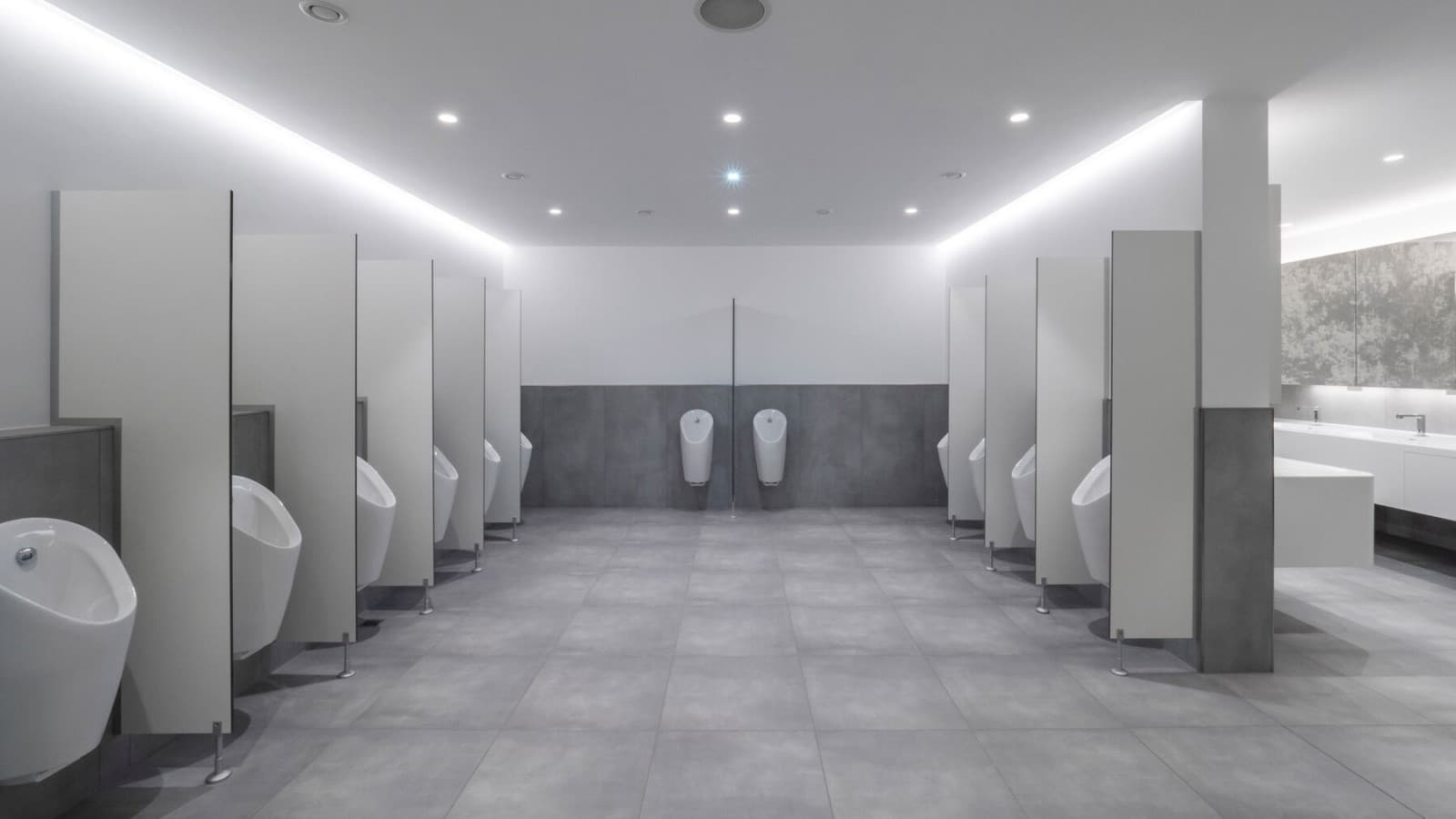

Sanitaire voorzieningen na oplevering

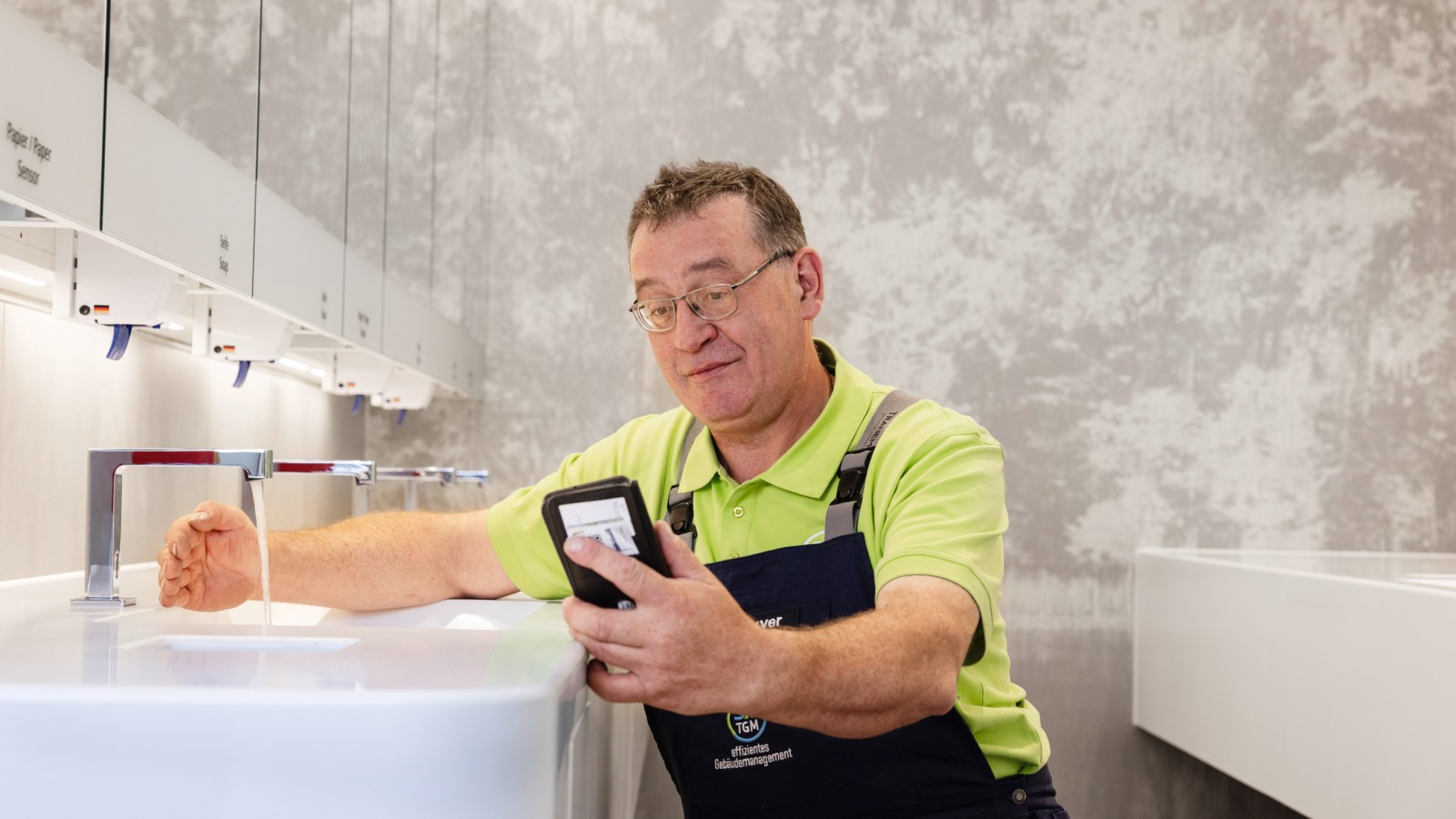

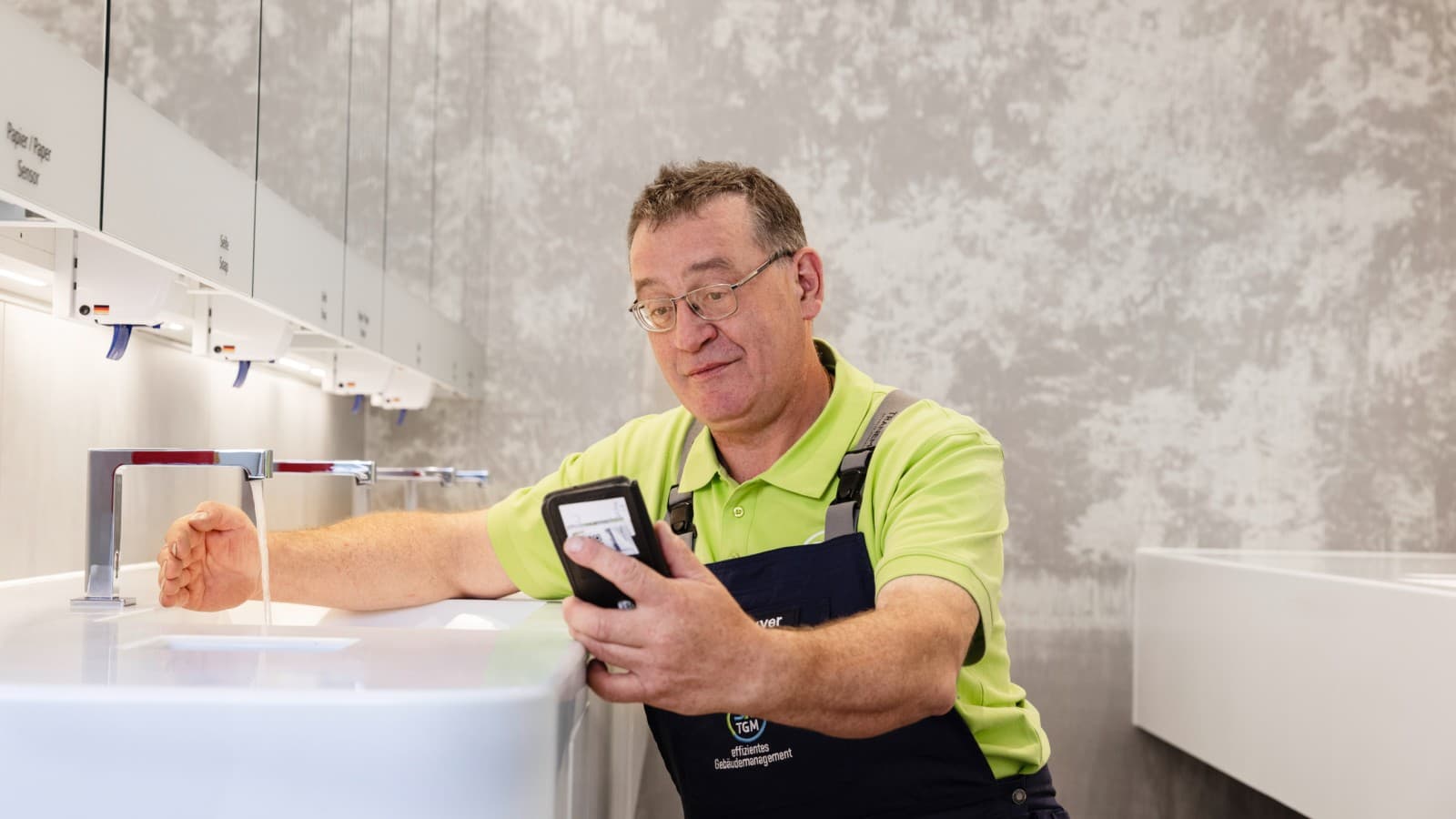

Directe bediening van de wastafelkraan via Bluetooth-verbinding

Wachtwoordbeveiligd

Via het Geberit Gateway kunnen de installaties tijdsefficiënt en veilig worden beheerd. De Geberit Gateways zijn wachtwoordbeveiligd en de programmering kan alleen centraal worden uitgevoerd. Via de Bluetooth-verbinding kunnen medewerkers van de technische dienst echter altijd ter plaatse de gegevens van de individuele spoelinstallaties inzien.

Geen extra stroomleiding nodig

Voor de wastafels en urinoirs is geen extra bekabeling nodig, omdat deze rechtstreeks via het GEBUS-kabel van stroom worden voorzien door de Geberit Gateway.

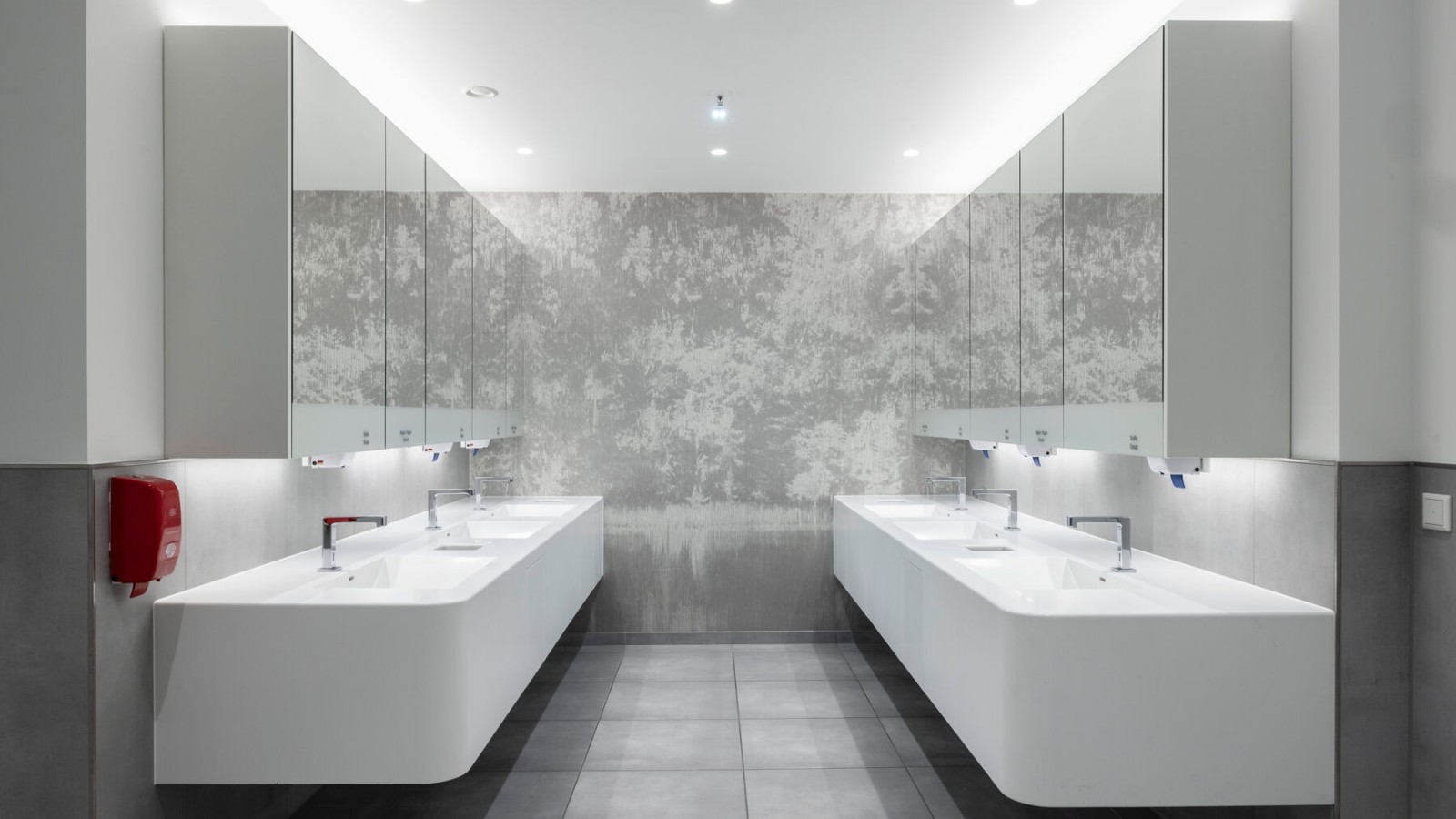

De sturing van de Geberit Brenta staande kraan wordt rechtstreeks via het GEBUS-kabel gevoed door het Geberit Gateway.

Optimalisatie van schoonmaak en onderhoud

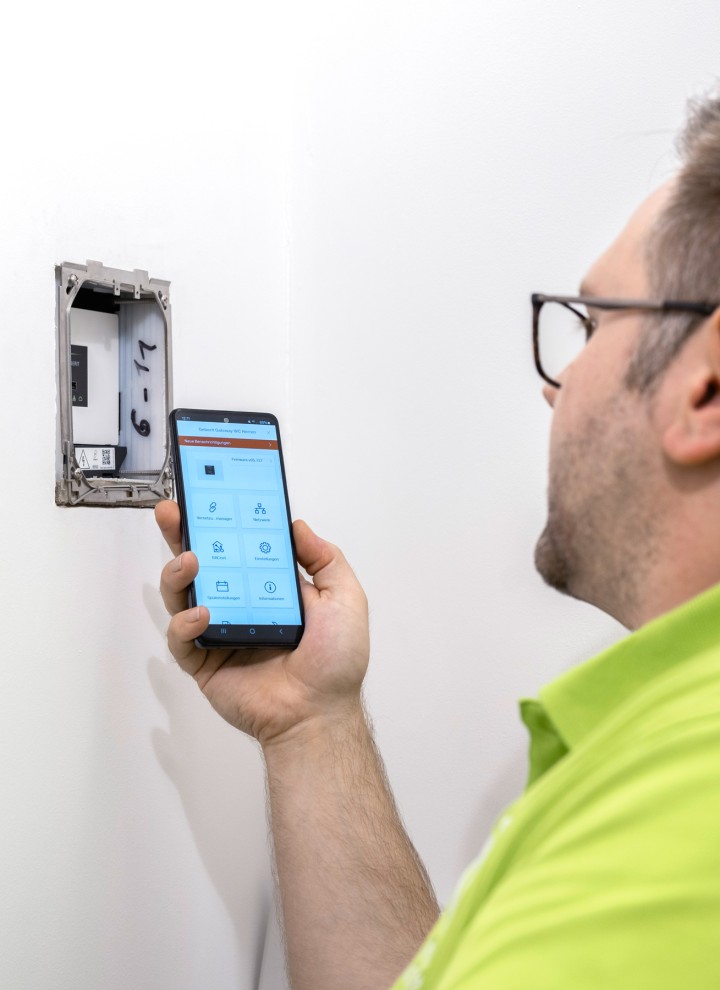

Door de verzameling van gebruiksgegevens kan NürnbergMesse zowel de schoonmaak als het onderhoud van de sanitaire installaties optimaliseren. De sanitaire apparaten worden centraal gespoeld via het Geberit Gateway. Problemen kunnen door de technische dienst worden opgespoord en gecontroleerd via de Geberit Control-app.

Monitoring van temperaturen en volumestromen

De GEBUS-temperatuur- en volumestroomsensor registreert de sensorwaarden in de hoofdleiding. Het Gateway genereert een logboek waarmee de installatie kan worden gemonitord en verder geoptimaliseerd.

Ontdek meer over Geberit Connect

Cijfers & Feiten van dit project

Geberit Know-how

Producten van Geberit
  • Geberit Connect
  • Geberit Hygiënesysteem

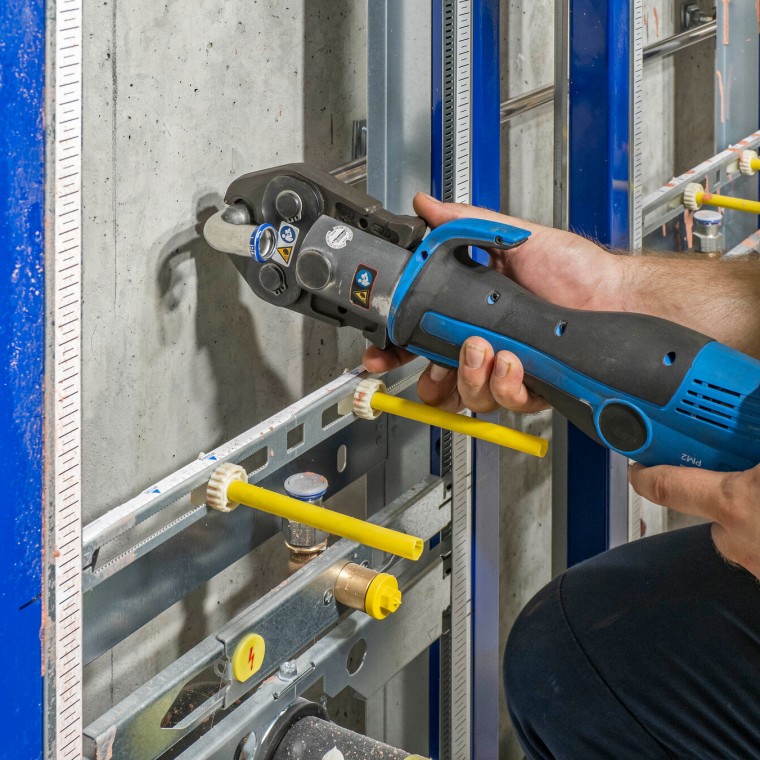

  • Geberit Mapress roestvast staal

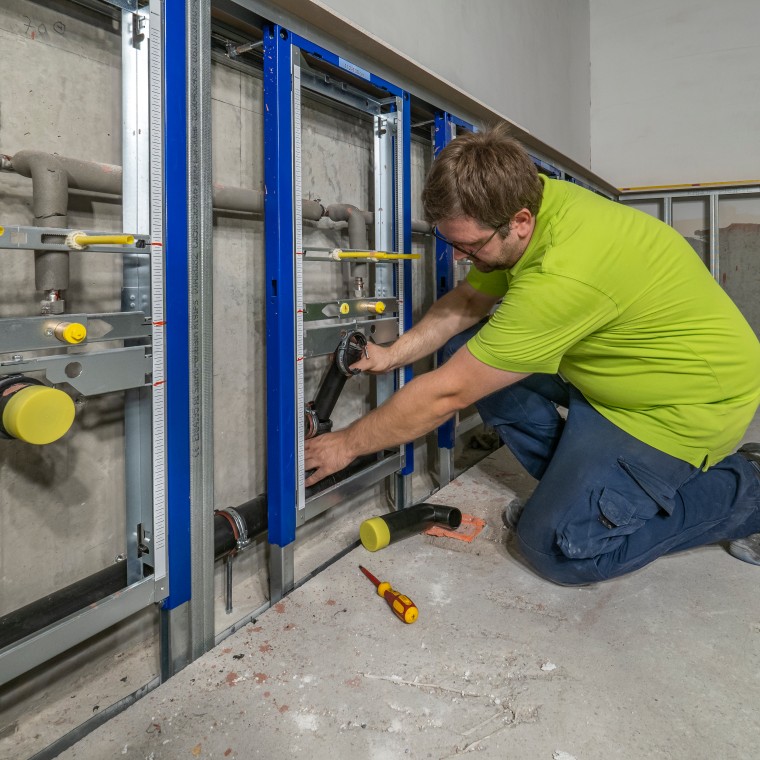

  • Geberit Silent-PP afvoersysteem
  • Geberit Duofix installatiesysteem

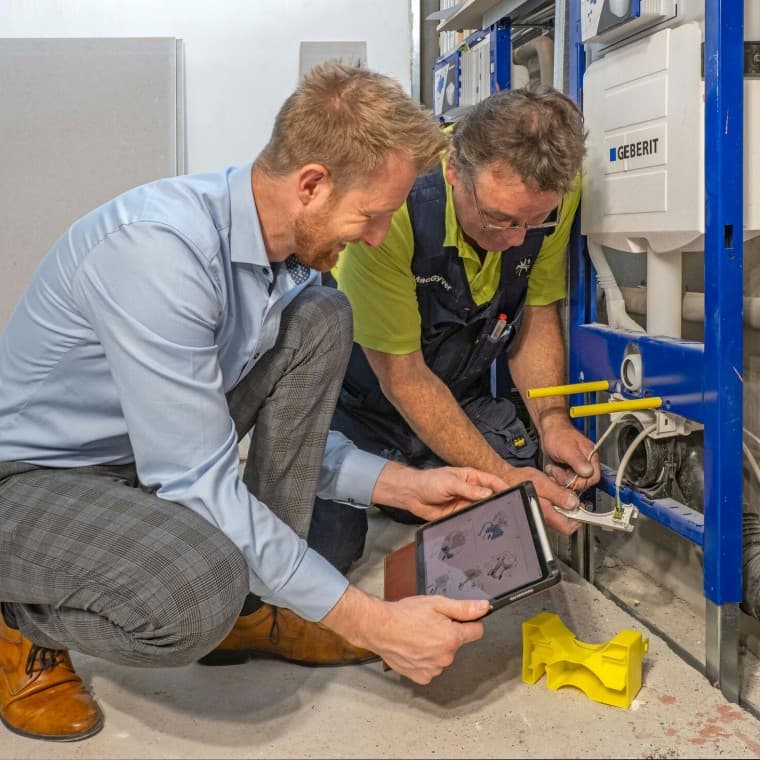

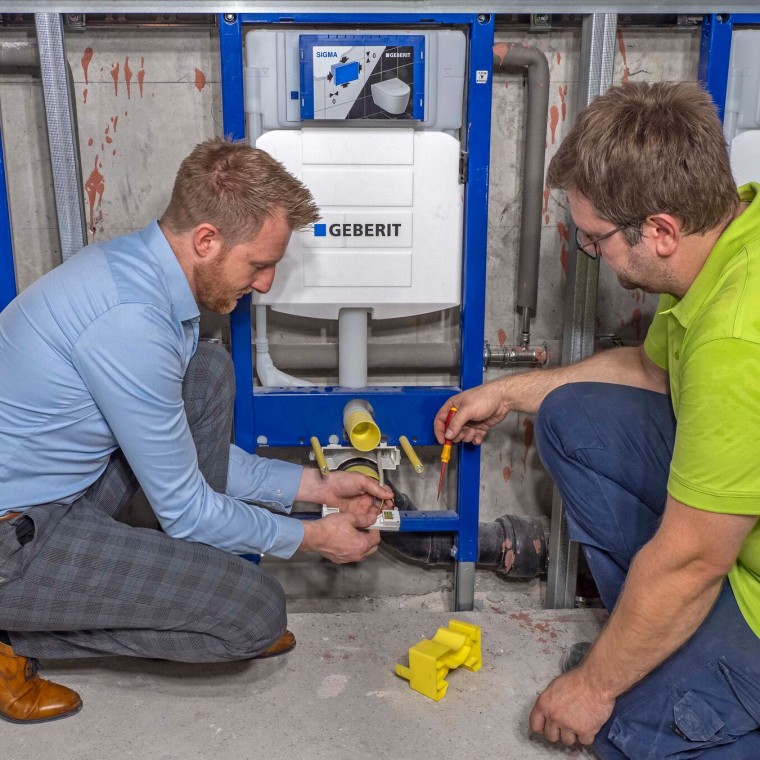

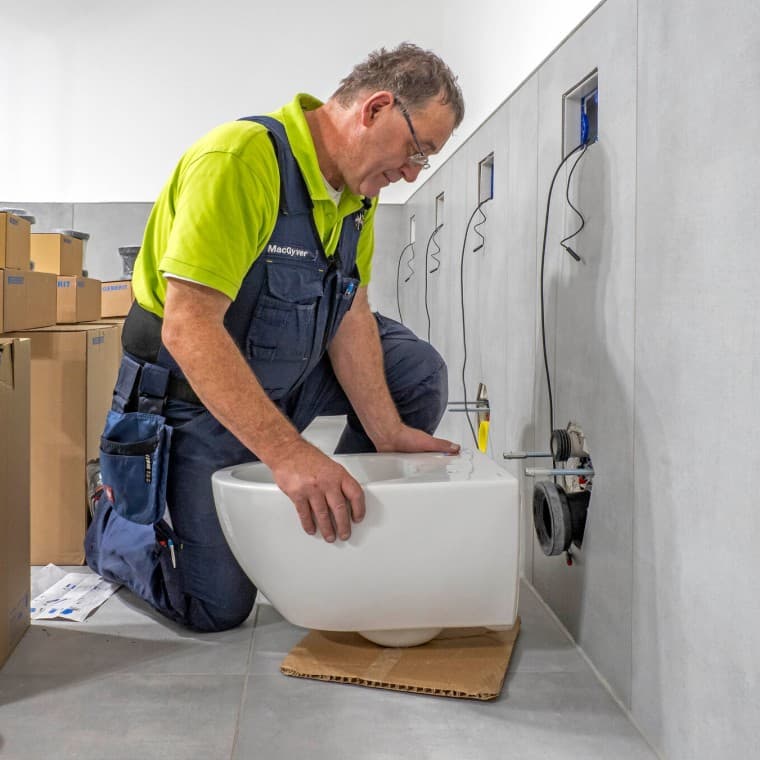

  • Geberit Acanto wc met Power Connect Box

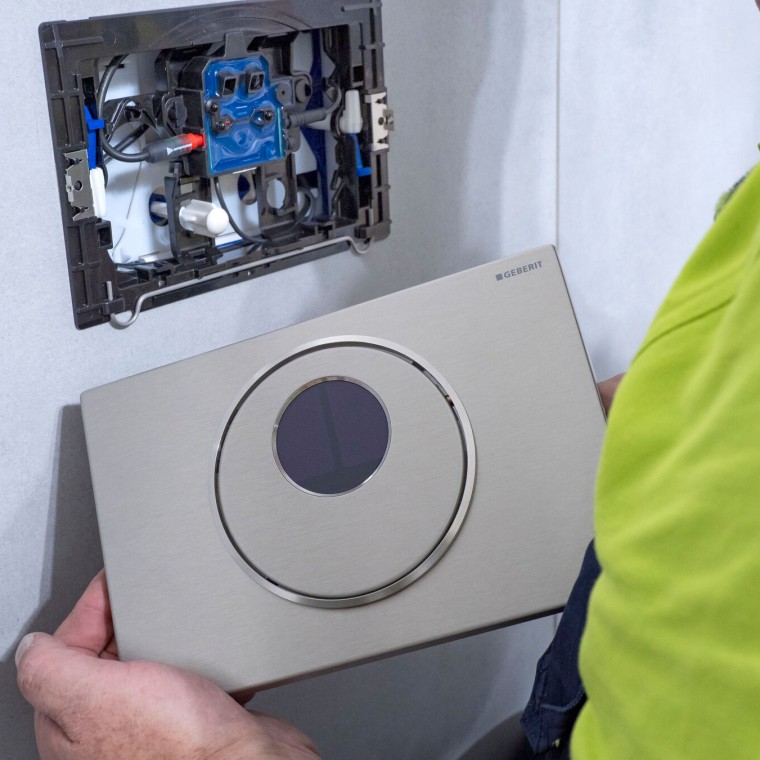

  • Geberit Sigma10 bedieningsplaten
  • Geberit Preda urinoir met geïntegreerde sturing
  • Geberit Brenta staande kraan
